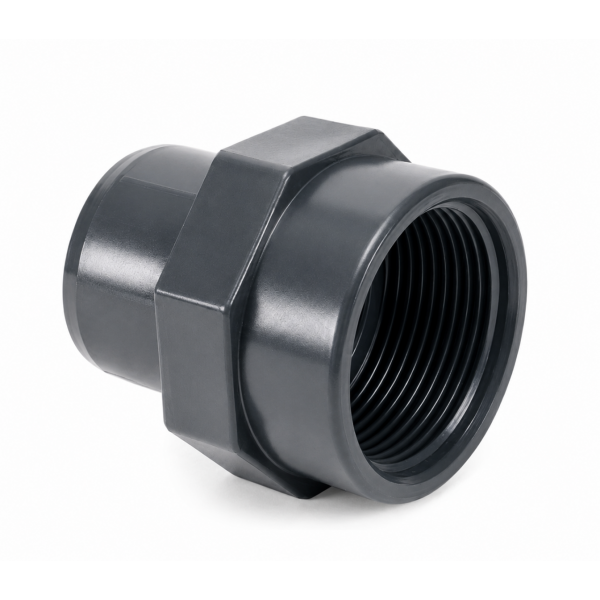

Промышленная переходная втулка серии SF12 с внутренней цилиндрической резьбой от ведущего европейского производителя Comer (Италия). Данный элемент предназначен для создания надежных и герметичных резьбовых переходов в полимерных трубопроводных системах из непластифицированного поливинилхлорида (PVC-U / НПВХ). Она обеспечивает простой переход с клеевого соединения на резьбовые компоненты систем (металлическая запорная арматура, контрольно-измерительные приборы, насосное оборудование или металлические участки трубопровода).
Технические характеристики
Производитель: Comer (Италия)
Страна производства: Италия
Серия / Модель: SF12
Тип фитинга: Втулка ПВХ с внутренней резьбой
Материал изготовления: ПВХ / НПВХ (PVC-U)
Способ соединения: Резьбовой / под склейку
Номинальное давление (PN): 16 бар
Доступные диаметры: От 16 мм до 110 мм
| Артикул | dxG | L | L1 | E | Z | C | PN, бар | Вес, г | Шт / Box |
| SF12016A | 16x3/8" | 14 | 11.4 | 23 | 22 | 24 | 16 | 10 | 600 / S |
| SF12016B | 16x1/2" | 14 | 15 | 28 | 23 | 30 | 16 | 16 | 400 / S |
| SF12020B | 20x1/2" | 16 | 15 | 28 | 24 | 30 | 16 | 20 | 350 / S |
| SF12020C | 20x3/4" | 16 | 16.3 | 34 | 24 | 36 | 16 | 25 | 250 / S |
| SF12025B | 25x1/2" | 19 | 15 | 28 | 27 | 30 | 16 | 20 | 300 / S |
| SF12025C | 25x3/4" | 19 | 16.3 | 34 | 27 | 36 | 16 | 25 | 500 / M |
| SF12025D | 25x1" | 19 | 19.1 | 42 | 27 | 46 | 16 | 40 | 300 / M |
| SF12032C | 32x3/4" | 22 | 16.3 | 34 | 30 | 36 | 16 | 32 | 450 / M |
| SF12032D | 32x1" | 22 | 19.1 | 42 | 30 | 46 | 16 | 43 | 300 / M |
| SF12040D | 40x1" | 26 | 19.1 | 42 | 36 | 46 | 16 | 50 | 250 / M |
| SF12040E | 40x1"1/4 | 26 | 21.4 | 51 | 36 | 55 | 16 | 65 | 180 / M |
| SF12050E | 50x1"1/4 | 31 | 21.4 | 51 | 41 | 55 | 16 | 70 | 140 / M |
| SF12050F | 50x1"1/2 | 31 | 21.4 | 58 | 41 | 60 | 16 | 80 | 130 / M |
| SF12050G | 50x2" | 31 | 25.7 | 75 | 41 | 75 | 16 | 128 | 100 / M |
| SF12063F | 63x1"1/2 | 38 | 21.4 | 60 | 49 | 65 | 16 | 124 | 90 / M |
| SF12063G | 63x2" | 38 | 25.7 | 75 | 48 | 75 | 16 | 135 | 70 / M |
| SF12075G | 75x2" | 44 | 25.7 | 75 | 53 | 75 | 16 | 160 | 55 / M |
| SF12075H | 75x2"1/2 | 44 | 30.2 | 89 | 58 | 90 | 16 | 225 | 80 / M |
| SF12075I | 75x3" | 44 | 33.3 | 103 | 58 | 105 | 16 | 295 | 35 / M |
| SF12090H | 90x2"1/2 | 51 | 30.2 | 89 | 65 | 95 | 16 | 290 | 60 / L |
| SF12090I | 90x3" | 51 | 33.3 | 103 | 66 | 105 | 16 | 310 | 55 / L |
| SF12090L | 90x4" | 51 | 39.3 | 130 | 65 | 130 | 16 | 450 | 35 / L |
| SF120110I | 110x3" | 61 | 33.3 | 103 | 76 | 130 | 16 | 440 | 35 / L |
| SF120110L | 110x4" | 61 | 39.3 | 130 | 76 | 130 | 16 | 480 | 30 / L |
Конструктивные и эксплуатационные преимущества
Простой и быстрый монтаж: Позволяет легко перейти с клеевого соединения труб НПВХ на резьбовые узлы без использования сложного оборудования.
Высока химическая стойкость: Непластифицированный поливинилхлорид (PVC-U) устойчив к окислению, коррозии, воздействию солевых растворов, щелочей и многих кислот.
Надежность под давлением: Фитинг рассчитан на номинальное рабочее давление до 16 бар (PN16), что обеспечивает долговечность в промышленных условиях.
Отличные гидравлические свойства: Идеально гладкая внутренняя поверхность клеевой части минимизирует сопротивление потоку и предотвращает образование отложений.
У специфікації вказано розміри типу '50х1"1/2' або '63х2"'. Поясніть для специфікації: який саме діаметр під клей і який тип різьби ми отримуємо на виході?
Вітаю! Тут діє стандартне для ПВХ-систем позначення переходів:
Перша цифра (наприклад, 50 або 63) — це зовнішній діаметр гладкого кінця втулки в міліметрах під клейове з'єднання. Тобто втулка 50х1"1/2 вклеюється безпосередньо в розтруб будь-якого іншого фітинга з внутрішнім клейовим діаметром 50 мм (наприклад, у муфту, кутник чи трійник d50).
Друга цифра (наприклад, 1"1/2 або 2") — це стандартна внутрішня циліндрична трубна різьба (BSP) в дюймах за ISO 228-1. Вона повністю сумісна зі стандартними металевими або пластиковими різьбовими фітингами (ніпелями, кранами, американками).
Проєктуємо систему водоочистки промислового підприємства, де будуть дозуватися реагенти. Чи підійде серія Comer SF12 і як вона поводиться з хімією?
Вітаємо! Так, цей матеріал ідеально підходить для промислових систем:
Він повністю інертний до більшості розведених кислот, лугів, сольових розчинів та хлорованої води (що важливо для басейнів та водопідготовки).
Повна відсутність корозії та заростання внутрішнього перерізу.
Проте звертайте увагу на матеріал ущільнення різьби, який ви закладаєте в проєкт (він також має бути стійким до конкретного середовища).
