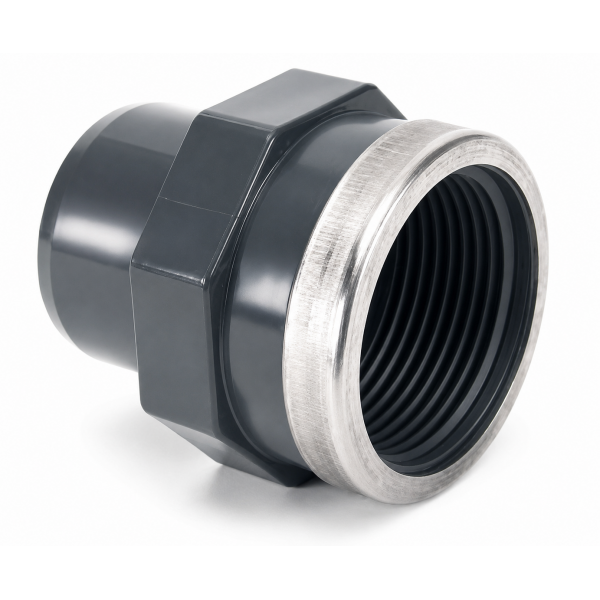

Втулка SF17 ПВХ з армованою внутрішньою різьбою від провідного європейського виробника Comer (Італія).
Даний елемент призначений для використання в промислових трубопроводах для створення надійних переходів на різьбові компоненти систем. Висока якість некорозійного непластифікованого полівінілхлориду (НПВХ) у поєднанні з армуванням забезпечує тривалу та безперебійну експлуатацію в складних промислових умовах.
Технічні характеристики
Виробник: Comer (Італія)
Країна виробництва: Італія
Модель: Втулка SF17 ПВХ з армованою внутрішньою різьбою
Вид фітингів: Втулка
Призначення: Промислові трубопроводи
Матеріал виготовлення: ПВХ / НПВХ
Спосіб з'єднання: З різьбою (різьбове)
Діаметри, мм: 20, 25, 32, 40, 50, 63, 75
| Артикул | d x G | L | L1 | E | Z | C | Вага, г | Шт Box |
| SF18020B | 20x1/2" | 16 | 15 | 29 | 24 | 30 | 25 | 350 S |
| SF17020C | 20x3/4" | 16 | 16.3 | 35 | 24 | 36 | 28 | 250 S |
| SF17025B | 25x1/2" | 19 | 15 | 29 | 27 | 30 | 25 | 300 S |
| SF17025C | 25x3/4" | 19 | 16.3 | 35 | 27 | 36 | 32 | 500 M |
| SF173025D | 25x1" | 19 | 19.1 | 43 | 27 | 46 | 47 | 300 M |
| SF17032C | 32x3/4" | 22 | 16.3 | 35 | 30 | 36 | 39 | 400 M |
| SF17032D | 32x1" | 22 | 19.1 | 43 | 30 | 46 | 52 | 250 M |
| SF17040D | 40x1" | 26 | 19.1 | 43 | 36 | 46 | 59 | 250 M |
| SF17040E | 40x1"1/4 | 26 | 21.4 | 51.5 | 36 | 55 | 75 | 180 M |
| SF17050E | 50x1"1/4 | 31 | 21.4 | 51.5 | 41 | 55 | 80 | 140 M |
| SF17050F | 50x1"1/2 | 31 | 21.4 | 61 | 41 | 60 | 92 | 110 M |
| SF17050G | 50x2" | 31 | 25.7 | 78 | 41 | 75 | 140 | 100 M |
| SF17063F | 63x1"1/2 | 38 | 21.4 | 61 | 48 | 75 | 140 | 90 M |
| SF17063G | 63x2" | 38 | 25.7 | 76 | 48 | 75 | 150 | 70 M |
| SF17075G | 75x2" | 44 | 25.7 | 76 | 53 | 75 | 172 | 55 M |
Постійна біда на об'єктах: коли з'єднуємо ПВХ-трубопровід з металевим колектором чи сталевим краном через звичайні різьбові муфти, при затягуванні ключем частково перетягують різьбу і пластик тріскається вздовж. Як SF17 вирішує цю проблему?
Вітаємо! Це найпоширеніша проблема при переході «пластик–метал». Втулка Comer SF17 спроєктована саме для того, щоб повністю нівелювати цей ризик.
На її корпусі, прямо поверх внутрішньої різьби, запресоване зовнішнє армувальне кільце з нержавіючої сталі. Коли монтажник закручує латунний чи сталевий фітинг, це металеве кільце працює як бандаж: воно не дає ПВХ-корпусу розширюватися в радіальному напрямку та тріснути від механічного напруження. Навіть якщо монтажник трохи перевищить зусилля затягування ключем, армування утримає пластик цілим. Для відповідальних вузлів та з'єднань із металом використання SF17 — це «страховка» від затоплення та переробок.
Який клейовий допуск у цих втулок? Чи підходять вони під стандартні метричні труби ПВХ і яка довжина клейової частини для розрахунку глибини посадки фітинга?
Вітаємо! Втулки серії Comer SF17 повністю відповідають європейським стандартам для метричних систем трубопроводів. Гладка частина втулки призначена для клейового з'єднання з трубами та фітингами.
Для точного тривимірного моделювання та розрахунку специфікацій:
d x G (Діаметр х Різьба): наприклад, 32x1", де 32 мм — зовнішній діаметр під вклейку в розтруб, а 1" — внутрішня трубна різьба BSP.
L (глибина клейової частини): відповідає стандартам безпечної посадки для забезпечення максимальної площі дифузійного зварювання (склеювання).
Ви можете закладати ці фітинги в специфікацію під будь-яку стандартну ПВХ-трубу (наприклад, PN10 або PN16),
А як поводиться це металеве кільце в агресивному середовищі? Якщо ми збираємо систему дозування хімії на виробництві або солону воду в басейні, це залізне кільце не згниє за пів року?
Вітаємо! Не згниє. Кільце виконане з високоякісної нержавіючої сталі, яка має високу стійкість до вологи, хлорованої води та хімічних випаровувань.
Окрім того, зверніть увагу на конструкцію: металеве кільце знаходиться виключно на зовнішній стороні муфти. Воно взагалі не контактує з робочим середовищем (рідиною), яка протікає всередині трубопроводу. Всередині проходить суцільний хімічно стійкий ПВХ. Тому корозійна стійкість системи абсолютно не порушується, а механічна міцність вузла зростає в рази.
