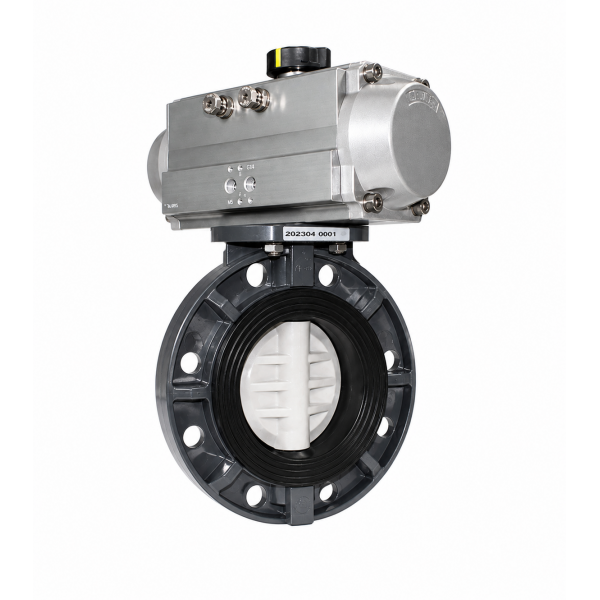

Промисловий дисковий затвор серії EN від провідного японського виробника Sekisui є високонадійним елементом запірно-регулюючої арматури. Призначений для використання як регулювальна та запірна арматура в промислових полімерних трубопровідних системах.
Завдяки використанню непластифікованого полівінілхлориду (ПВХ / НПВХ / PVC-U), затвор має високу корозійну стійкість. Комплектація автоматизованим пневматичним приводом Alphair забезпечує уніфіковану автоматизацію та ефективне керування потоком у системі.
Технічні характеристики
Виробник: Sekisui (Японія)
Серія: MEFCO (модель EN)
Тип арматури: Затвор дисковий (поворотний)
Призначення: Регулювальна та запірна арматура для промислових систем
Матеріал корпусу: ПВХ / НПВХ (PVC-U)
Матеріал диска (тіла засувки): PVC (полівінілхлорид) або PP (поліпропілен)
Матеріал вала та фіксатора: Нержавіюча сталь
Тип з'єднання: Фланцеве
Тип керування: Пневмопривід Alphair (варіанти виконання: NO, NC / DA)
Робочий тиск (PN): до 10 бар (PN10)
Доступні діаметри (d): 63, 75, 90, 110, 125, 140, 160, 225, 280, 315 мм
| Розмір (DN) | Зовнішній Ø труби (d) | Артикул виробника |
| DN 50 | 63 mm | 1MJRE63 |
| DN 65 | 75 mm | 1MJRE75 |
| DN 80 | 90 mm | 1MJRE90 |
| DN 100 | 110 mm | 1MJRE110 |
| DN 125 | 140 mm | 1MJRE140 |
| DN 150 | 160 mm | 1MJRE160 |
| DN 200 | 225 mm | 1MJRE225 |
| DN 250 | 280 mm | 1MJRE280 |
| DN 300 | 315 mm | 1MJRE315 |
Конструктивні та експлуатаційні переваги
Висока корозійна стійкість: Полімерний корпус із ПВХ та диск із ПВХ чи ПП виключають утворення іржі та забезпечують тривалий термін служби.
Надійність внутрішніх елементів: Вал і фіксатор затвора виготовлені з нержавіючої сталі, що гарантує міцність конструкції.
Інтегрована система захисту: Затвор оснащений вбудованим ущільненням фланця та має систему обмеження зусилля затягування фланця для безпечного монтажу.
Ефективний пневматичний привід: Комплектація пневмоприводом Alphair за стандартом ISO 5211 забезпечує швидке та точне автоматичне керування.
Простість обслуговування: Конструкція затвора адаптована для простого та зручного монтажу, а також оперативного технічного обслуговування лінії.
Чи перекриває диск затвора внутрішній діаметр проходу в повністю відкритому положенні, і як це впливає на втрату тиску в системі?
Так, перекриває. У відкритому стані диск стоїть уздовж потоку по центру труби, створюючи мінімальний місцевий опір. Розрахунковий коефіцієнт пропускної здатності надається в паспорті для кожного діаметра.
Який гарантований ресурс роботи у пневмопривода порівняно зі строком служби самого пластикового затвора?
Ресурс привода AlphaAir становить понад 1 000 000 циклів (за умови чистого повітря). Корпус ПВХ затвора за відсутності гідроударів та УФ-випромінювання служить до 50 років, але гумову манжету (ущільнення) рекомендується міняти кожні 3–5 років залежно від середовища.
Планується перекачування агресивної хімії (кислоти). З якого матеріалу виконано внутрішній диск затвора та яка герметичність ущільнення за класом?
Диск виконано з ПВХ (PVC-U), тому він стійкий до більшості кислот і лугів. Клас герметичності — Клас А (100% герметичність в обох напрямках) завдяки суцільній манжеті з EPDM (або FPM під замовлення).
