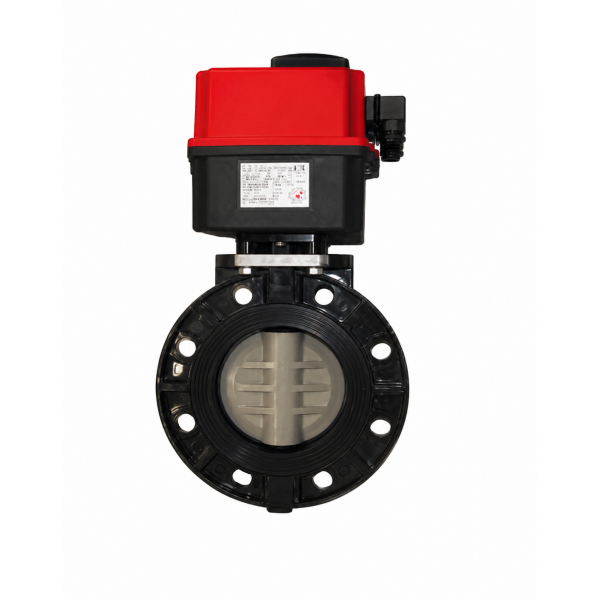

Автоматизований промисловий дисковий затвор серії MEFCO EN від японського виробника Sekisui, укомплектований надійним чвертьобертовим електроприводом J+J (J+J Automation, Іспанія). Цей інтегрований вузол призначений для автоматичного дистанційного перекриття або регулювання потоків робочого середовища в полімерних трубопровідних системах. Широко застосовується в хімічній промисловості, на лініях автоматизованої водопідготовки, очищення стічних вод і в технологічних процесах великих басейнових комплексів.
Завдяки корпусу з непластифікованого полівінілхлориду (PVC-U/НПВХ), затвор має абсолютну антикорозійну стійкість. Сучасний електропривід J+J забезпечує точне та стабільне керування арматурою, підтримує роботу в різних режимах напруги і має високий клас захисту від зовнішніх впливів.
Технічні характеристики
Виробник затвора: Sekisui (Японія)
Виробник привода: J+J Automation (Іспанія)
Серія затвора: MEFCO (модель EN)
Тип арматури: Затвор дисковий (поворотний) з електроприводом
Призначення: Автоматизована запірно-регулювальна арматура
Матеріал корпусу затвора: ПВХ / НПВХ (PVC-U)
Матеріал диска: PVC (полівінілхлорид) або PP (поліпропілен)
Матеріал ущільнення: EPDM (еластомер)
Тип з'єднання: Фланцеве (міжфланцевий монтаж)
Керування: Електричне (чвертьобертовий електропривід J+J)
Напруга живлення привода: Мультивольтажний режим (24-240V AC/DC або відповідно до конкретної модифікації серії)
Клас захисту привода: IP67 / IP65 (залежно від моделі)
Робочий тиск (PN): до 16 бар (PN16)
Доступні діаметри (d): від 63 мм до 225 мм (номінальний модельний ряд)
| Розмір (DN) | Зовнішній Ø труби (d) | Артикул виробника (базовий затвор) |
| DN 50 | 63 мм | 1MENG50PVC000 + Електропривід |
| DN 65 | 75 мм | 1MENG65PVC000 + Електропривід |
| DN 80 | 90 мм | 1MENG80PVC000 + Електропривід |
| DN 100 | 110 мм | 1MENG1HPVC000 + Електропривід |
| DN 125 | 140 мм | 1MENG1QPVC000 + Електропривід |
| DN 150 | 160 мм | 1MENG1FPVC000 + Електропривід |
| DN 200 | 225 мм | 1MENG2HPVC000 + Електропривід |
Конструктивні та експлуатаційні переваги
Інтелектуальний електропривід J+J: Обладнаний електронним обмежувачем крутного моменту, системою захисту від перегріву, візуальним індикатором положення та можливістю ручного аварійного дублювання.
Абсолютна стійкість до хімічної корозії: Полімерні деталі затвора не піддаються впливу агресивних хімічних сполук, мінеральних кислот, лугів та солей.
Надійне з'єднання стандарту ISO 5211: Монтажна платформа затвора ідеально сумісна з приводом, що гарантує жорстку фіксацію, правильну передачу крутного моменту і тривалий термін служби рухомих вузлів.
Висока герметичність (клас А): Інтегрована система ущільнення забезпечує надійне перекриття потоку без ризику протікання, а також захищає деталі фланцевого стику.
Мультивольтажність та універсальність: Електроприводи J+J легко інтегруються в сучасні промислові системи автоматизації (АСУ ТП) завдяки підтримці широкого діапазону живильної напруги.
Який час повного відкриття/закриття затвора? Важливо прорахувати систему на предмет гідроудару.
Час спрацювання залежить від типорозміру приводу (який підбирається під діаметр затвора DN), але в середньому для поворотних приводів J+J цей час становить від 10 до 30 секунд на поворот на 90°. Це оптимальна швидкість для пластикових трубопроводів: привід закривається досить швидко для автоматики, але плавно, що повністю виключає ризик виникнення гідроудару в системі ПВХ.
Монтуємо затвор у сирому підвалі, де постійна вологість та можливі бризки. Чи не згорить електроніка приводу? Який у нього захист?
Корпус приводу J+J виконаний з міцного антикорозійного технополімеру і має клас захисту IP67. Це означає, що він повністю пилонепроникний і витримує навіть короткочасне занурення у воду, не кажучи вже про бризки чи вологість у підвалі. Крім того, всередині приводу встановлено вбудований електронний термостат (підігрів корпусу). Коли вологість або температура падають, підігрів вмикається автоматично, запобігаючи утворенню конденсату на платах. Головне — якісно затягніть кабельні вводи при монтажі.
Що буде, якщо на об'єкті зникне напруга в момент, коли затвор відкритий на половину? Чи є у цієї моделі аварійне повернення?
У базовій комплектації привід залишається в тому положенні, в якому його застало знеструмлення. Але автоматика приводу J+J підтримує встановлення плати аварійного живлення BSR (Battery System Return). Це опціональний акумуляторний блок, який монтується прямо всередину корпусу. Ви можете налаштувати його так, щоб при зникненні світла затвор автоматично повністю закривався (нормально-закритий) або повністю відкривався (нормально-відкритий). Якщо для вашого проекту це критично — обов'язково вкажіть це менеджеру при замовленні, щоб привід доукомплектували платою BSR.
