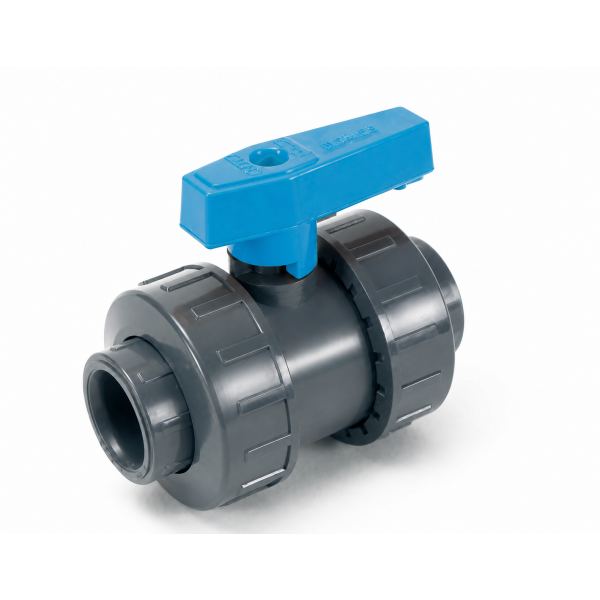

Промисловий кульовий кран BVD10 ПВХ 2-х-ходовий для водопровідних мереж Comer (Італія)
Промисловий двоходовий кульовий кран серії BVD10 від провідного європейського виробника Comer (Італія).
Даний елемент призначений для використання як запірна та регулююча арматура в технологічних трубопроводах, системах питного водопостачання, водоочищення, зрошення та в системах плавальних басейнів. Конструкція крана з подвійним розбірним з'єднанням (накидними гайками з обох боків) забезпечує легкий і швидкий монтаж або демонтаж корпусу для його обслуговування, очищення чи заміни без необхідності демонтажу усієї лінії трубопроводу. Використання високоякісного некорродіючого непластифікованого полівінілхлориду (ПВХ / PVC-U) гарантує тривалу та безперебійну експлуатацію в умовах промислового водопостачання та агресивних середовищ.
Технічні характеристики
Виробник: Comer (Італія)
Країна виробництва: Італія
Серія / Модель: BVD10
Тип фітинга / арматури: Кран кульовий 2-х-ходовий з клейовим з'єднанням
Призначення: Промислові, комерційні, басейнові та питні водопровідні системи
Матеріал виготовлення: ПВХ / НПВХ (PVC-U)
Матеріал ущільнення кулі (сідла): PTFE (тефлон)
Матеріал O-ring ущільнень: EPDM (еластомер)
Спосіб з'єднання: Клейове розтрубне (під склейку)
Робочий тиск (PN): до 10 / 16 бар (залежно від типорозміру)
Робоча температура: до +60°C (оптимально для систем НПВХ)
Доступні діаметри (d): від 16 мм до 110 мм
Технічні параметри та габаритні розміри серії BVD10
| Артикул | d (мм) | DN (мм) | L (мм) | Z (мм) | H (мм) | A (мм) | B (мм) | C (мм) | E (мм) | F (мм) | PN (бар) | Вага (г) | Pack | Box |
| BVD10016 | 16 | 10 | 14 | 53 | 81 | 50 | 10 | 48 | 39 | 19 | 16 | 140 | 60 | S |
| BVD10020 | 20 | 15 | 16 | 49 | 81 | 50 | 10 | 48 | 39 | 19 | 16 | 130 | 60 | S |
| BVD10025 | 25 | 20 | 19 | 56 | 94 | 60 | 11 | 54 | 47 | 22 | 16 | 210 | 36 | S |
| BVD10032 | 32 | 25 | 22 | 63 | 107 | 68 | 13 | 62 | 55 | 25 | 16 | 310 | 50 | M |
| BVD10040 | 40 | 32 | 26 | 72 | 124 | 80 | 18 | 75 | 60 | 30 | 16 | 450 | 30 | M |
| BVD10050 | 50 | 40 | 31 | 84 | 146 | 96 | 20 | 87 | 68 | 35 | 16 | 730 | 20 | M |
| BVD10063 | 63 | 50 | 38 | 94 | 170 | 116 | 20 | 101 | 80 | 40 | 16 | 1220 | 12 | M |
| BVD10075 | 75 | 65 | 44 | 130 | 218 | 145 | 25 | 123 | 90 | 45 | 10 | 2300 | 5 | M |
| BVD10090 | 90 | 80 | 51 | 148 | 250 | 166 | 28 | 138 | 100 | 50 | 10 | 3650 | 3 | M |
| BVD10110 | 110 | 100 | 61 | 168 | 290 | 210 | 28 | 160 | 120 | 60 | 10 | 6000 | 2 | M |
Специфікація деталей та матеріалів
| № | Назва деталі (Eng) | Назва деталі (Ukr) | Кількість | Матеріал |
| 1 | handle | Ручка | 1 | PVC |
| 2 | stem | Шток | 1 | PVC |
| 3 | body | Корпус | 1 | PVC |
| 4 | union end | Втулка (патрубок) | 2 | PVC |
| 5 | union nut | Накидна гайка | 2 | PVC |
| 6 | ball | Куля | 1 | PVC |
| 7 | sealing bush | Затискне кільце ущільнення | 1 | PVC |
| 8 | ball seat | Ущільнення кулі (сідло) | 2 | PTFE |
| 9 | union O-ring | Ущільнювальне кільце патрубка | 2 | EPDM |
| 10 | O-ring sealing bush | Ущільнювальне кільце затискного елемента | 1 | EPDM |
| 11 | O-ring ball seat | Ущільнювальне кільце сідла кулі | 2 | EPDM |
| 12 | O-ring stem | Ущільнювальне кільце штока | 2 | EPDM |
Конструктивні та експлуатаційні переваги
Швидкороз'ємна двостороння конструкція:
Накидні гайки дозволяють легко витягти корпус крана з жорсткої магістралі для обслуговування чи заміни ущільнень без прокручування самих труб.
Хімічна та антикорозійна стійкість:
Матеріал PVC-U абсолютно не піддається іржавінню, окисленню та стійкий до впливу більшості кислот, лугів, сольових розчинів і хлорованої води.
Надійність та герметичність ущільнень:
Сідлові ущільнення з PTFE (тефлону) та кільця O-ring з EPDM забезпечують плавну роботу кулі та повну герметичність з'єднання протягом усього терміну служби.
Бездоганна гідравліка:
Гладкі внутрішні стінки мінімізують гідравлічний опір і запобігають утворенню твердих відкладень і вапняного нальоту всередині вузла.
