Герметичність трубопроводу часто залежить від деталі, яку під час вибору системи легко недооцінити. Можна придбати якісні труби, правильно розрахувати діаметр, тиск і навантаження, але слабке ущільнення в місці з’єднання здатне звести переваги всієї системи нанівець. Саме тому конструкція ущільнювального кільця має велике значення для надійності трубопроводів, особливо у зовнішніх мережах, промислових системах та інших об’єктах, де ремонт після монтажу пов’язаний із додатковими витратами.

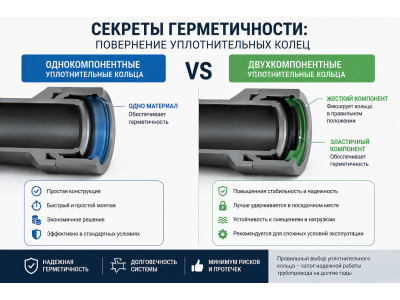

Сьогодні застосовуються різні типи ущільнювальних елементів, але особливу увагу заслуговує порівняння однокомпонентних і двокомпонентних кілець. На перший погляд різниця між ними може здаватися незначною. Насправді ж конструкція ущільнення впливає на монтаж, компенсацію навантажень, стабільність герметичності та поведінку з’єднання протягом багатьох років експлуатації.
Чому герметичність залежить не лише від якості труби
У трубопровідній системі найбільш відповідальними ділянками залишаються місця з’єднань. Саме тут одночасно діють кілька факторів: внутрішній тиск, зовнішнє навантаження від ґрунту, температурні зміни, вібрації, можливі зміщення труб та природна усадка основи.
Ущільнювальне кільце повинно не просто заповнити простір між гладким кінцем однієї труби та розтрубом іншої. Його завдання набагато складніше — створити стабільний герметичний контакт і зберегти його навіть тоді, коли система працює в умовах постійних навантажень.
Якщо ущільнення підібране неправильно або виготовлене з матеріалу, що не відповідає умовам експлуатації, наслідки можуть з’явитися не відразу. Спочатку система проходить випробування і працює нормально, але через певний час виникають локальні протікання, просідання ґрунту або необхідність ремонту окремих ділянок трубопроводу.
Саме тому при виборі труб важливо оцінювати всю конструкцію з’єднання, а не тільки характеристики основного матеріалу.
Однокомпонентне ущільнювальне кільце: проста та поширена конструкція
Однокомпонентне кільце являє собою цілісний ущільнювальний елемент, який встановлюється у спеціальне посадкове місце розтруба. Герметичність забезпечується за рахунок пружних властивостей матеріалу та тиску, який виникає після введення гладкого кінця труби.
Головна перевага такого рішення — простота конструкції. Кільце складається з одного матеріалу, не має додаткових елементів і може швидко встановлюватися під час монтажу. Для багатьох стандартних трубопровідних систем цього цілком достатньо.
Однак проста конструкція має і свої особливості. Під час монтажу важливо правильно розташувати кільце, дотримуватися рекомендованої глибини вставляння труби та використовувати відповідне мастило. Якщо кільце зміщується або перекручується, герметичність з’єднання може знизитися.
Крім того, однокомпонентне ущільнення працює переважно за рахунок власної еластичності. Тому його здатність компенсувати складні навантаження залежить від якості матеріалу, геометрії кільця та точності виготовлення самого з’єднання.
Двокомпонентне кільце: додатковий рівень стабільності
Двокомпонентні ущільнювальні системи мають складнішу конструкцію. Як правило, в них поєднуються еластична ущільнювальна частина та додатковий жорсткіший або армувальний елемент. Кожен компонент виконує власну функцію.
Еластична частина відповідає безпосередньо за герметичність, щільно прилягаючи до поверхні труби. Додатковий компонент допомагає утримувати ущільнення у правильному положенні, зменшує ризик зміщення та підвищує стабільність конструкції під час монтажу й подальшої експлуатації.
Саме в цьому полягає основна відмінність двокомпонентного рішення. Якщо однокомпонентне кільце повинно одночасно забезпечувати і фіксацію, і герметизацію, то в двокомпонентній конструкції ці функції можуть бути більш чітко розподілені.
Для складних умов експлуатації це може стати важливою перевагою.
Як поводяться різні ущільнення під навантаженням
Після завершення монтажу трубопровід не залишається в незмінному стані. На нього постійно впливають зовнішні та внутрішні фактори.
У підземних мережах труби можуть зазнавати тиску ґрунту, локальних переміщень основи та сезонних температурних змін. У промислових системах додатковими факторами стають вібрації, зміна робочого тиску та особливості транспортованого середовища.
Однокомпонентне кільце за правильного підбору здатне забезпечувати надійну герметичність у стандартних умовах. Проте якість з’єднання значною мірою залежить від точності монтажу.
Двокомпонентна конструкція зазвичай краще захищена від небажаного зміщення ущільнювального елемента. Додаткова фіксація допомагає зберігати правильне положення кільця в процесі з’єднання труб, коли виникає найбільший ризик його перекручування або зсуву.
Саме тому при виборі важливо враховувати не лише початкову герметичність, а й здатність з’єднання зберігати свої характеристики протягом усього терміну служби.
Монтаж: де різниця стає особливо помітною
Багато проблем із трубопроводами виникають не через дефекти матеріалу, а через порушення технології монтажу. Навіть якісне ущільнювальне кільце не зможе компенсувати грубі помилки під час підготовки труби.
Перед з’єднанням необхідно перевірити чистоту розтруба та гладкого кінця, видалити пісок і тверді частинки, оглянути кільце на наявність пошкоджень і використати рекомендований монтажний засіб.
У випадку з однокомпонентними ущільненнями особливу увагу потрібно приділяти правильності встановлення. Якщо кільце зміщується, завертається або виходить із посадкового місця, ризик порушення герметичності значно зростає.
Двокомпонентні системи часто мають більш стабільну посадку завдяки конструктивному елементу, який утримує ущільнення. Це може спростити контроль якості монтажу та знизити ймовірність типових помилок.
Але важливо розуміти: складніша конструкція не звільняє монтажників від необхідності дотримуватися технології. Будь-яке ущільнення потребує правильного встановлення.
Що вигідніше: проста конструкція чи складніше рішення
Порівнювати ущільнювальні кільця лише за ціною було б неправильно. Вартість самого елемента становить лише невелику частину загальної вартості трубопроводу.
Якщо система прокладається на невеликій ділянці з легким доступом для обслуговування, вибір простого рішення може бути цілком виправданим. Але в масштабних зовнішніх мережах ситуація інша. Тут ремонт одного з’єднання може вимагати розкриття дорожнього покриття, проведення земляних робіт, зупинки частини системи та значних витрат.
Тому при оцінці економічної ефективності варто враховувати не тільки ціну кільця, а й потенційну вартість експлуатації та ремонту.
У багатьох випадках більш технологічне ущільнення може бути економічно вигіднішим саме завдяки зниженню ризику аварійних ситуацій.
Яке ущільнювальне кільце вибрати
Однозначної відповіді для всіх систем не існує. Вибір залежить від типу трубопроводу, робочого середовища, умов монтажу та навантажень, які діятимуть на систему.
Однокомпонентні ущільнювальні кільця можуть бути ефективним рішенням для стандартних мереж, де правильно дотримано геометрію з’єднань і технологію монтажу.
Двокомпонентні системи доцільно розглядати для відповідальних об’єктів, де особливо важлива стабільність ущільнення, є підвищені вимоги до надійності або передбачаються складні умови експлуатації.
При цьому вирішальне значення мають не лише кількість компонентів, а й якість матеріалів, точність виготовлення, відповідність трубній системі та дотримання рекомендацій виробника.
Герметичність створюється системним підходом
Надійне з’єднання — це результат роботи кількох факторів одночасно. Якісна труба, точна геометрія розтруба, правильно підібране ущільнювальне кільце та професійний монтаж утворюють єдину систему.
Двокомпонентні ущільнювальні кільця можуть забезпечувати додаткову стабільність і захист від зміщення, тоді як однокомпонентні залишаються практичним рішенням для багатьох стандартних завдань. Головне — не розглядати ущільнення як другорядну деталь.
Саме місце з’єднання часто визначає, наскільки довго трубопровід зберігатиме свою герметичність. Тому під час вибору трубної системи варто оцінювати конструкцію комплексно, звертаючи увагу на кожен елемент, який впливає на її надійність.
